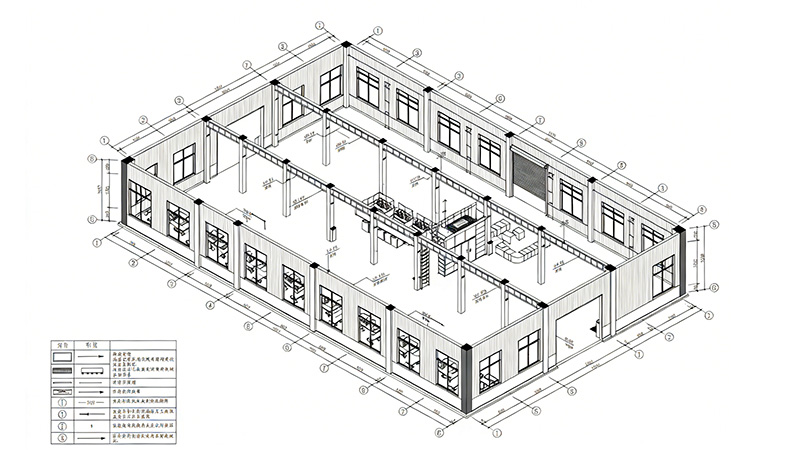

“裝飾施工圖深化設計”是一個在建筑裝飾工程中非常核心且專業的概念。簡單來說，廠房裝飾施工圖深化設計，就是將初步的設計方案（效果圖、平面布置圖等）轉化、細化、優化為一套能直接用于現場施工、材料采購和工程預算的、高度精確、詳盡無歧義的圖紙與技術文件的過程。

當然，可以把它理解為 “設計的翻譯和施工的指令手冊”。它與初步方案設計的最大區別就好比是初步方案是回答“做什么”和“做成什么樣”（風格、功能、效果）。深化設計是回答“的具體怎么做”、“用什么做”以及“做多少”。

施工設計深化指的便是“施工圖紙深化”。它的核心目標是實現設計意圖，確保最終建成效果與設計初衷一致。保障施工可行性，解決原方案中可能存在的不合理、沖突或無法施工的問題。通過精確的材料標注、工藝說明和工程量統計，為精準報價和施工安排提供依據。此外必須確保設計符合國家及地方的消防、結構、環保等各項強制規范，并能為報建、報驗提供合格圖紙。

深化設計具體包含哪些內容？主要包括以下幾大塊：

• 綜合天花圖：整合天花造型、燈具、噴淋頭、煙感器、空調風口、消防廣播、監控?cái)z像頭等所有頂部末端設備的位置、標高和規格，解決管線沖突。
• 地坪鋪裝圖：精確劃分不同區域的材料，標注材質、規格、鋪貼方式和起鋪點。
• 立面圖深化：對每一面墻體進行詳細繪制，明確裝飾面層的材料、分割尺寸、收口方式、與門窗套的關系、開關插座和消防箱的精確位置等。
• 節點大樣圖：這是深化的精髓。用放大比例（如1:5, 1:2）詳細繪制關鍵構造做法，如吊頂轉換層、墻面干掛、玻璃隔斷、陰陽角收口、地臺臺階等，明確材料層次、龍骨規格、固定方式和施工工藝。
• 水電點位與綜合布線圖：根據設備布置和辦公需求，精確確定所有開關、插座、網絡、電話、設備電源的位置、型號和標高。
• 材料清單（物料表）：列出所有裝飾材料的品牌、型號、規格、顏色、表面處理、防火等級等。
• 工藝說明：明確關鍵節點的施工步驟、技術要求和驗收標準。

上述涉及到幾大板塊均是實現廠房裝飾施工圖深化設計初步設計和實際施工的橋梁，是確保項目成功實施的重要組成部分。而最終交付成果呈現的便是一套完整、可用于招標和施工的 “施工圖藍圖”? 。通常包括：

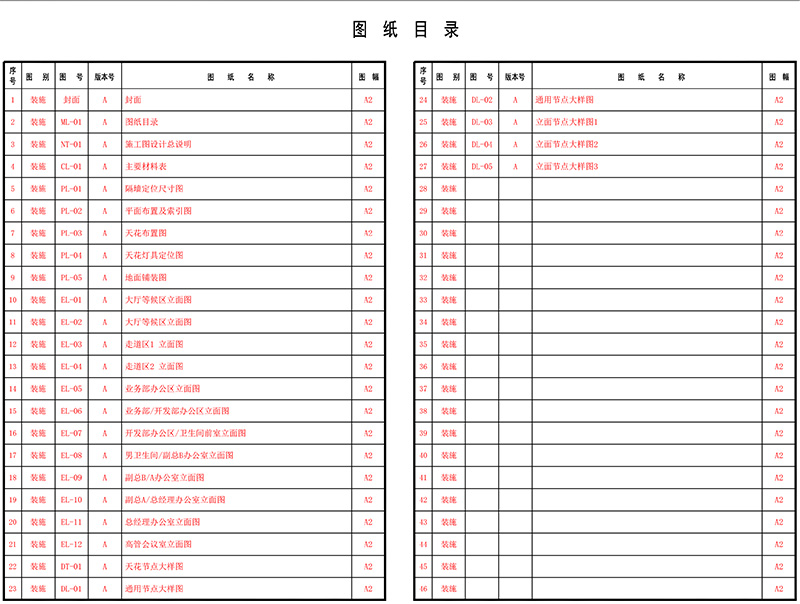

• 圖紙目錄、設計說明
• 平面圖系列（原始、隔墻、地面、天花、燈具、點位、索引等）
• 立面圖系列
• 節點大樣圖
• 相關專業配合圖（如需要）

簡而言之，廠房裝飾施工圖深化設計是連接創意設計與實體建造的“橋梁”和“法律文件”。它決定了工程能否順利、高效、高質地完成，是避免施工混亂、成本超支和安全隱患的關鍵環節。
